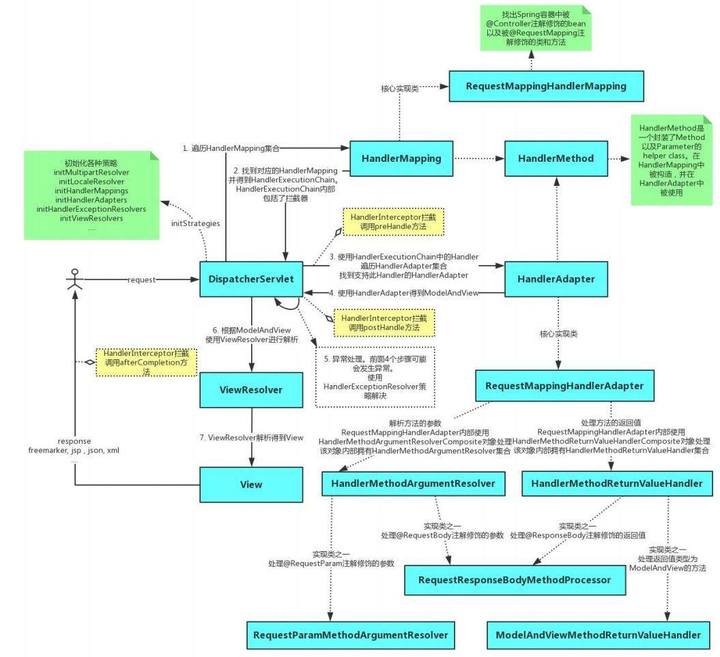

Spring MVC是Spring的一个重要模块，在使用Spring MVC的时候，需要在web.xml中配置DispatcherServlet,可以把它看成一个前端控制器的具体实现，还需要在Bean定义中配置Web请求和Controller(控制器)的对应关系，以及各种视图的展现方式。具体流程如下图所示。从中可以看出核心类是DispatcherServlet.

用文字描述执行流程如下：

用户发送请求到前端控制器DispatcherServlet,
DispatcherServlet收到请求调用HandlerMapping处理器映射器
处理器映射器根据请求url找到具体的处理器，生成处理器对象及处理器拦截器（如果有则生成），一并返回DispatcherServlet.
DispatcherServlet通过HandlerAdapter处理器适配器调用处理器。
HandlerAdapter执行处理器（handler,也叫后端控制器）
Controller执行完成返回ModelAndView
HandlerAdapter将handler执行结果ModelAndView返回至DispatcherServlet.
DispatcherServlet将ModelAndView传给ViewReslover视图解析器
ViewReslover解析后返回具体View对象
DispatcherServlet对View进行渲染视图（即将模型数据填充至视图中）
DispatcherServlet响应用户

Spring MVC框架的启动

SpringMVC的核心是DispatchServlet，它是前端控制器，负责拦截客户端发过来的请求，然后解析请求进行分发。
DispatchServlet持有一个以自己的Servlet名称命名的IOC容器，它是一个WebApplicationContext对象。
Web容器启动时会加载DispatchServlet,每个Servlet在第一次加载时都会调用init()方法，但是DispatcherServlet本身没有这个方法，所以系统会去它父类寻找init()方法，最后在HttpServletBean中找到，调用。
HttpServletBean的init()

@Override public final void init() throws ServletException {
   if (logger.isDebugEnabled()) {
      logger.debug("Initializing servlet '" + getServletName() + "'");
  }
  //获取Servlet的初始化参数，对Bean属性进行配置
   // Set bean properties from init parameters.
  PropertyValues pvs = new ServletConfigPropertyValues(getServletConfig(), this.requiredProperties);
 if (!pvs.isEmpty()) {
      try {
         BeanWrapper bw = PropertyAccessorFactory.forBeanPropertyAccess(this);
  ResourceLoader resourceLoader = new ServletContextResourceLoader(getServletContext());
  bw.registerCustomEditor(Resource.class, new ResourceEditor(resourceLoader, getEnvironment()));
  initBeanWrapper(bw);
  bw.setPropertyValues(pvs, true);
  }
      catch (BeansException ex) {
         if (logger.isErrorEnabled()) {
            logger.error("Failed to set bean properties on servlet '" + getServletName() + "'", ex);
  }
         throw ex;
  }
   }

   // Let subclasses do whatever initialization they like.
   //调用子类的initServletBean进行具体的初始化，在该类中它是有一个空方法，没有具体的实现。
   //该处调用的是FrameworkServlet类的
  initServletBean();   if (logger.isDebugEnabled()) {
      logger.debug("Servlet '" + getServletName() + "' configured successfully");
  }
}


//子类可以重写此项来执行自定义的初始化
//在调用此方法之前，将设置此servlet的所有bean属性。
/**
 * Subclasses may override this to perform custom initialization. * All bean properties of this servlet will have been set before this * method is invoked. * <p>This default implementation is empty.
 * @throws ServletException if subclass initialization fails
 */ protected void initServletBean() throws ServletException {
}

FrameworkServlet的initServletBean（）

@Override protected final void initServletBean() throws ServletException {
   getServletContext().log("Initializing Spring FrameworkServlet '" + getServletName() + "'");
 if (logger.isInfoEnabled()) {
      logger.info("FrameworkServlet '" + getServletName() + "': initialization started");
  }
   long startTime = System.currentTimeMillis();
   try {
      //初始化上下文
      this.webApplicationContext = initWebApplicationContext();
  initFrameworkServlet();
  }
   catch (ServletException | RuntimeException ex) {
      logger.error("Context initialization failed", ex);
 throw ex;
  }

   if (logger.isInfoEnabled()) {
      long elapsedTime = System.currentTimeMillis() - startTime;
  logger.info("FrameworkServlet '" + getServletName() + "': initialization completed in " +
            elapsedTime + " ms");
  }
}

this.webApplicationContext = initWebApplicationContext();

protected WebApplicationContext initWebApplicationContext() {
  //首先通过ServletContext获得Spring容器，因为子容器SpringMvc要和父容器进行关联
   WebApplicationContext rootContext =
         WebApplicationContextUtils.getWebApplicationContext(getServletContext());
  //定义Springmvc容器wac
  WebApplicationContext wac = null;
  //判断容器是否由编程式传入（即是否已经存在了容器实例），存在的话直接赋值给wac.
  if (this.webApplicationContext != null) {
      // A context instance was injected at construction time -> use it
  wac = this.webApplicationContext;
 if (wac instanceof ConfigurableWebApplicationContext) {
         ConfigurableWebApplicationContext cwac = (ConfigurableWebApplicationContext) wac;
 if (!cwac.isActive()) {
            // The context has not yet been refreshed -> provide services such as
 // setting the parent context, setting the application context id, etc  if (cwac.getParent() == null) {
               // The context instance was injected without an explicit parent -> set
 // the root application context (if any; may be null) as the parent  cwac.setParent(rootContext);
  }
            configureAndRefreshWebApplicationContext(cwac);
  }
      }
   }
   if (wac == null) {
   //在ServletContext中寻找是否有SpringMVC容器，初次运行是没有的
      // No context instance was injected at construction time -> see if one
 // has been registered in the servlet context. If one exists, it is assumed // that the parent context (if any) has already been set and that the // user has performed any initialization such as setting the context id  wac = findWebApplicationContext();
  }
   if (wac == null) {
      // No context instance is defined for this servlet -> create a local one
   //当war即没有被编程式注册到容器中，也没有在ServletContext找到，此时就要新建一个。
  wac = createWebApplicationContext(rootContext);
  }

   if (!this.refreshEventReceived) {
      // Either the context is not a ConfigurableApplicationContext with refresh
 // support or the context injected at construction time had already been // refreshed -> trigger initial onRefresh manually here.  synchronized (this.onRefreshMonitor) {
        //到这里mvc的容器已经创建完毕，接着才是真正调用DispatcherServlet的初始化方法onRefresh
          onRefresh(wac);
  }
   }

   if (this.publishContext) {
      // Publish the context as a servlet context attribute.
   //将SpringMVC容器存放到ServletContext中去，方便下次取出来。
  String attrName = getServletContextAttributeName();
  getServletContext().setAttribute(attrName, wac);
 if (this.logger.isDebugEnabled()) {
         this.logger.debug("Published WebApplicationContext of servlet '" + getServletName() +
               "' as ServletContext attribute with name [" + attrName + "]");
  }
   }

   return wac; }

DispatcherServlet的refresh（）

protected void initStrategies(ApplicationContext context) {
  //文件上传解析
   initMultipartResolver(context);
  //本地解析
  initLocaleResolver(context);
  //主题解析
  initThemeResolver(context);
  //url请求解析
  initHandlerMappings(context);
  //初始化真正调用controller方法的类
  initHandlerAdapters(context);
  //异常解析
  initHandlerExceptionResolvers(context);
  //视图解析
  initRequestToViewNameTranslator(context);
  initViewResolvers(context);
  initFlashMapManager(context); }

其中，initHandlerMappings中把在Bean配置文字中配置好的handlerMapping从Ioc容器中取得。

private void initHandlerMappings(ApplicationContext context) {
   this.handlerMappings = null;   if (this.detectAllHandlerMappings) {
      // Find all HandlerMappings in the ApplicationContext, including ancestor contexts.
   //这里导入所有的HandlerMapping Bean,这些Bean可以在当前的DispatcherServlet的IOC容器中，也可能在其双亲上下文
  Map<String, HandlerMapping> matchingBeans =
            BeanFactoryUtils.beansOfTypeIncludingAncestors(context, HandlerMapping.class, true, false);
 if (!matchingBeans.isEmpty()) {
         this.handlerMappings = new ArrayList<>(matchingBeans.values());
  // We keep HandlerMappings in sorted order.
  AnnotationAwareOrderComparator.sort(this.handlerMappings);
  }
   }
   else {
      try {
      //可以根据名称从当前的IOC容器中通过getBean
         HandlerMapping hm = context.getBean(HANDLER_MAPPING_BEAN_NAME, HandlerMapping.class);
 this.handlerMappings = Collections.singletonList(hm);
  }
      catch (NoSuchBeanDefinitionException ex) {
         // Ignore, we'll add a default HandlerMapping later.
  }
   }

//如果没有找到handermappings,那么需要为Servlet设定默认的handerMappings,这些默认的值可以设置在DispatcherServlet.properties中
   // Ensure we have at least one HandlerMapping, by registering
 // a default HandlerMapping if no other mappings are found.  if (this.handlerMappings == null) {
      this.handlerMappings = getDefaultStrategies(context, HandlerMapping.class);
 if (logger.isDebugEnabled()) {
         logger.debug("No HandlerMappings found in servlet '" + getServletName() + "': using default");
  }
   }

整体流程简介：
web应用启动时扫描web.xml文件，扫描到DispatcherServlet,对其进行初始化调用DispatcherServlet父类的父类HttpServletBean的init()方法，把配置DispatcherServlet的初始化参数设置到DispatcherServlet中，调用子类FrameworkServlet中的initServletBean()方法，该方法创建SpringMVC容器实例并初始化容器，并且与spring父容器进行关联，使得mvc容器能访问Spring容器里的bean,之后调用子类DispatcherServlet的onRefresh()方法。
。

HandlerMapping

Spring MVC的Control主要由HandlerMapping和HandlerAdapter两个组件提供。
HandlerMapping负责映射用户的URL和对应的处理类，HandlerMapping并没有规定这个URL与应用的处理类如何映射，在HandlerMapping接口中只定义了根据一个URL必须返回由HandlerExecutionChain代表的处理链，我们可以在这个处理链上添加任意的HandlerAdapter实例来处理这个URL对用的请求。
简单的说，HandlerMapping的作用就是根据当前请求找到对应的Handler,并将Handler（执行程序）与一堆HandlerInterceptor(拦截器)封装到HandlerExecutionChain对象中。
HandlerMapping是由DispatcherServlet调用， DispatcherServlet会从容器中取出所有HandlerMapping实例进行遍历，让HandlerMapping实例根据自己实现类的方式去尝试查找Handler。
